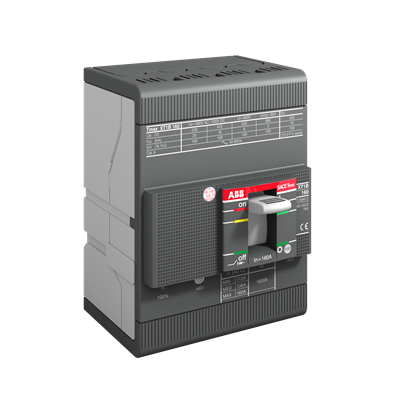

ABB 1SDA067423R1 XT1N 160 TMD 80A 4 Kutuplu Kompakt Şalter (MCCB), alçak gerilim elektrik dağıtım sistemlerinde aşırı yük ve kısa devre koruması sağlamak amacıyla geliştirilen yüksek performanslı bir devre kesicidir. 80A anma akımı, 4 kutuplu (4P) yapısı ve 36kA kısa devre kesme kapasitesi sayesinde üç faz + nötr sistemlerde güvenilir koruma sağlar. Termik-manyetik (TMD) açtırma ünitesi, aşırı yüklerde termik, kısa devre durumlarında ise manyetik koruma sağlayarak elektrik tesisatlarının güvenliğini artırır.
ABB SACE Tmax XT1N serisinin bir parçası olan bu model, 160A gövde yapısına, sabit montaj tipine ve ön bağlantı terminallerine sahiptir. IEC 60947-2 standardına uygun olarak üretilmiş olup; enerji dağıtım panoları, endüstriyel tesisler, ticari binalar, jeneratör çıkışları ve makine besleme hatlarında uzun ömürlü ve güvenilir performans sunar.
Teknik Özellikler
- Marka: ABB
- Ürün Kodu: 1SDA067423R1
- Seri: SACE Tmax XT1N
- Model: XT1N 160 TMD 80-800 4P F F
- Ürün Tipi: Kompakt Şalter (MCCB)
- Anma Akımı (In): 80A
- Gövde Akımı (Frame): 160A
- Kutup Sayısı: 4P
- Koruma Ünitesi: Termik-Manyetik (TMD)
- Kısa Devre Kesme Kapasitesi (Icu): 36kA @ 415V AC
- Anma Çalışma Gerilimi (Ue): 690V AC
- Anma Yalıtım Gerilimi (Ui): 800V
- Bağlantı Tipi: Ön bağlantılı
- Montaj Tipi: Sabit
- Standart: IEC 60947-2
Kullanım Alanları
- Ana ve tali enerji dağıtım panoları
- Endüstriyel tesisler
- Ticari bina elektrik sistemleri
- Jeneratör ve trafo koruma uygulamaları
- Motor besleme devreleri
- Otomasyon ve MCC panoları
- Üç faz + nötr (4 kutuplu) enerji dağıtım sistemleri
